新型锥形筛网沉降离心机

返回列表 来源:未知 发布日期:2022-06-29 09:09【

结构及原理

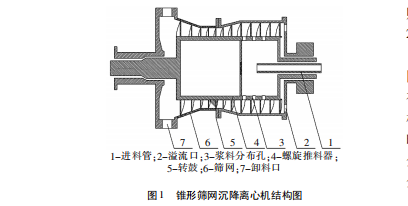

 新型锥形筛网沉降离心机结构如图 1主要由 螺旋推料器沉降段转鼓锥形筛网段转鼓组成有沉降离心机和螺旋刮刀筛网离心机的特点其工 作原理氯化钾浆料悬浮液经进料管 1 通过螺旋上布 料孔 3 均匀分布与转鼓 5 在高速旋转产生的离 心力作用下悬浮液分布到转鼓中形成环形水层比重较大的固相颗粒沉积在转鼓内壁上形成滤饼 ; 而密度较小的液相则在沉渣层上面形成环状澄 清液层实现沉降分离的第一步即液固分层着进料转鼓内积料逐渐增加澄清液从转鼓右端的 溢流口 2 流出沉积在转鼓 5 内壁上的固相则通过 输送螺旋推料器 4 的推动向沉降段转鼓的锥段移 实现了离心分离的第二步即离心沉降分离螺旋推料器 4 的继续推动下固相继续向转鼓的左 端移动进入锥形筛网段转鼓 6 的过滤段此时固相 颗粒间的游离液相在离心力场的作用下通过转鼓内筛网上的缝隙被排出转鼓固相颗粒则通过输送 螺旋推料器推至卸料口 7 被离心甩出转鼓实现 离心分离

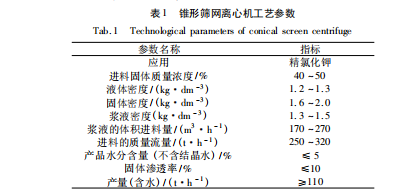

离心机工艺参数( 如表 1)




沉降段转鼓


 沉降段转鼓由圆柱形和锥形部分组成离心液 通过转鼓端( 大端或圆柱端) 的液体端壁上的溢流 口排出溢流口采用可调节堰板因此可根据不同 性质的氯化钾浆料通过改变堰径可调节固体在干燥区域的停留时间从而调节产品的残余水分鼓材质为 2205直径 1 400 mm转速 600 r/min ~ 800 r/min分离因数 285 ~ 500转鼓内表面全部粘 贴陶瓷贴片进行耐磨处理


 锥形筛网段转鼓


 锥形筛网段转鼓成锥形装有过滤筛网它是沉 降段转鼓的延伸对于普通沉降离心机脱水只能 在非常短的一段时间内进行但锥形筛网沉降离心 机增加了筛上脱水过程不仅是固相有更长的停留 时间而且有效提高了分离因数从而降低产品水 此外可以对氯化钾进行洗涤去除不需要的成 而且不影响产能产能筛网开槽的尺寸 0. 2 mm ~ 3 mm还可根据工况采用合适的耐磨防护当某 一片筛网损坏时可单独更换不需全部更换


螺旋推料器


螺旋推料器包括进料腔体和进料口的螺旋主 焊接的螺旋叶片和两端起支撑作用的轴 由于 进料管要通过螺旋主体进料侧的轴是中空的另一端的轴是实心的并带有花键槽连接齿轮箱或驱 动设备通过调整螺旋推料器的差速可增加固体 的停留时间实现更低的水分含量和更高的固体回 收率确保氯化钾的脱水效果螺旋推料器的螺旋 叶片是最为磨损的部位为了减少磨损螺旋推料器 的叶片上可采用耐磨防护贴片进行保护贴片主要 由陶瓷或碳化钨组成可以胶合钎焊或铆接也可 采用不同材料的涂层例如火焰喷涂碳化钨通过 对螺旋的耐磨防护延长了螺旋输送器的使用寿命
