真空泵运行异常监测与故障诊断

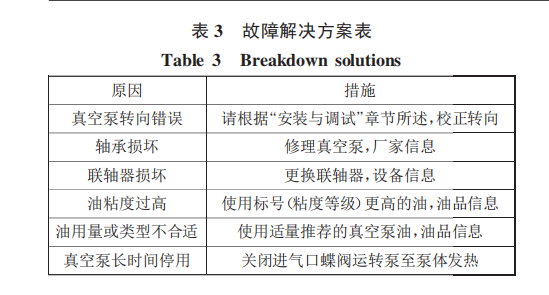

在生产过程泵正常运行中，系统实时将每台 泵的实际运行电流和实际振幅与同组其他泵进 行对比。当实际电流大于电机额定电流或振幅值 明显异于同组其他泵时，系统认定为真空泵运行 出现异常，发出报警提示用户并推荐故障解决方 案如表 3。

如电流实际值大于停机值时，系统发出报警信 息，同时关闭该台泵入口阀门、切断电机电源，停 泵，待用户停机检修。如图 4 所示，三级 4# 泵启动 时电流 112%，大于电机额定电流，变频器会立即发 出警报至云端数据库，提示用户采取关闭该台泵入 口阀门并停泵，防止罗茨泵转子出现卡损坏。

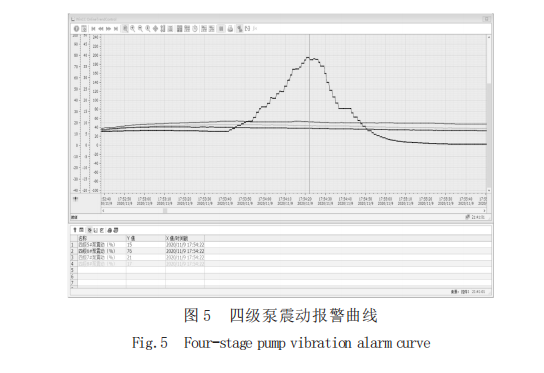

v> 当发现某台泵振幅值异常时，系统发出报警 信息，提示用户此泵的异常状态。同时关闭该台 泵入口阀门，同时切断电机电源，停泵，待用户停 机检修。 如图 5 所示，四级 6# 泵振幅为 76%，明显高 于 同 组 5# 泵 的 15%、7# 泵 的 21% 及 8# 泵 的 17%，现场测量仪表反馈信息至云端数据库，数 据库分析并提示用户，关闭四级 6# 泵入口阀门 并逐渐降频，最后停泵，防止异常情况损坏泵体。
