土压传感器标定以及零点时间漂移考核

1、土压传感器标定

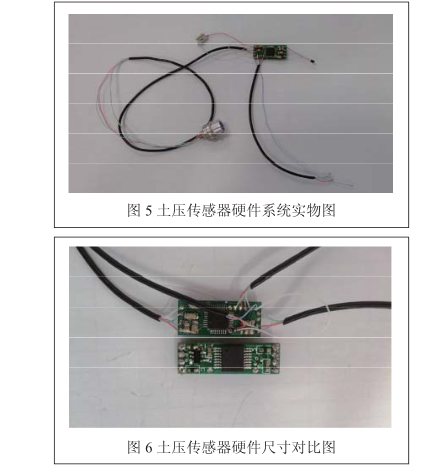

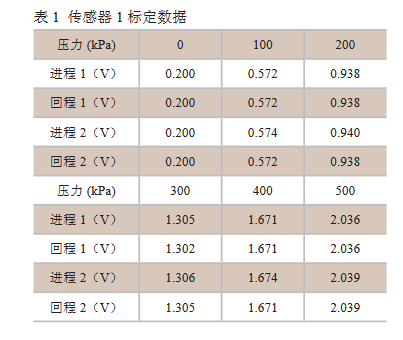

土压传感器硬件单元实物图，如图 5 所示，信号调理单元尺寸为 8.5×19.9mm，相比之下原土压传感器信号调理单元尺寸（7.6×25mm）有所减小，如图 6所示。标定的具体流程：首先，将传感器置于标定箱中，将传感器输入输出接口与标定箱内电接口连接，稳压电源 5V 供电端和数字繁用表输入端分别与标定箱外相应的电接口连接。上电之后，视传感器输出电压与传感器零点设定值 0.200V 的差值，决定是否按动微动开关实行清零操作。之后，关闭密封标定箱，调节试验箱控制柜进行标定。由于土压传感器最大工作压力为 500kPa，在标定之前，首先进行两次传感器预压，即使标定箱内压力从 0kPa 加压到 500kPa，然后放气至常压，本操作重复执行两次。接着就可以进行正常标定，操作试验箱控制柜控制标定箱内压力范围为0~500kPa，正反行程标定均是每隔 100kPa 设置一个标定点，在标定点处分别记录此时传感器输出电压值。为了考核传感器重复性等特性，实行两次正反行程标定。实验记录如表 1 所示。由表 1 标定数据计算得到变送器 1 的非线性度为 0.1621%，滞后 0.1089%，重复性为 0.1634%。
