螺旋沉降离心机的结构

煤炭工业采用的螺旋沉降离心机,其主要工作部件有各种不同的结构型式。然而,所有
这些型式的机器都包括有共同的构件:螺旋沉降离心机的转鼓具有圆锥形成圆柱形的沉降部
分,带有卷制的螺旋输送器的圆筒与转鼓同心地装在轴承上,由螺旋输送器边缘所形成的旋
转体外形通常同转鼓沉降部分的形状是相似的,为了输送沉淀在转鼓内表面的物料、螺旋的
转速不同于转鼓的转速,螺旋与转鼓的差动传动借助于减速器来实现。在工业离心机中,转
鼓和螺旋的差动传动不适宜由三角皮带传递。转鼓在分离液出口一侧的端部堵上带溢流孔的
轴端法兰,这些溢流孔可以部分地被溢流挡板遮住。为了输入和输出离心分离的产品,离心
机转鼓装在外壳内,外壳用隔板按长度划分为各个小室,这些小室依排出的产品而定,与流
槽或与输送管相通。离心机的各个部件被安装在牢固的金属架上。在大多数离心机中,转鼓
的传动由三角皮带轮来实现,皮带轮装在离心机转鼓和电动机或过度环节――涡轮联轴节的
轴上。离心机防止给料过载或螺旋输送器意外卡住的系统,也是一切螺旋沉降离心机结构所
共有的元件
前面已经提到,转鼓沉降部分的形状和构造型式对于所有螺旋沉降离心机几乎都是共同
的问题。转鼓的外形和结构具有许多不同的型式。圆锥形转鼓属于最早的转鼓形式,后来日
益发展,开始出现圆柱圆锥形转鼓。最近几年,又出现了在直径不变的情况下增加转鼓长度
的趋势。
目前生产的现代螺旋沉降离心机其转鼓多数是卧式的,转鼓在伸出壳体外的轴承上旋转。
某些日本的离心机是例外,这种离心机具有垂直装置的、短而凹陷的圆柱圆锥形转鼓
由于希望用螺旋从沉降区推出的沉渣中获得最大量的脱水,因此出现了沉降一过滤组合
型的螺旋离心机,这种离心机的转鼓在脱水区部分制成一般螺旋输送器用的圆柱形或圆锥形
缝隙状筛子的式样。最近出现了带有圆柱形沉降转鼓的离心机,转鼓内沉渣用螺旋输送器来输送。

螺旋输送器的螺旋线外廓形成了圆柱圆锥形的回转体,也就是螺旋输送器与转鼓的外形不重合。

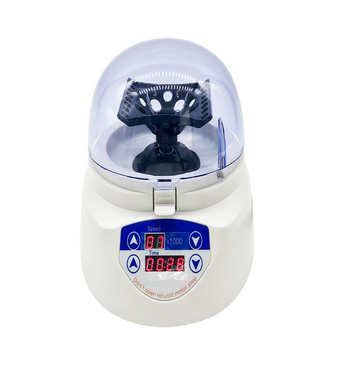

                                                                                                                                                                                                                     其林贝尔复合转子离心机LX-200B
