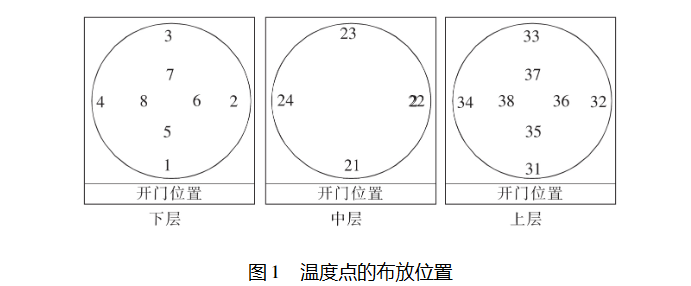

温度点的布放位置如图 1 所示。
传感器布放位置为设备校准时的测量点,高速冷冻离心机一般为一体式转子,温度传感器布置在设备工作空间的三个不同层面上,称为上、中、下三层。中层高度与离心机工作时转子最大直径处相同,距转子 2cm; 下层布点高度为离心腔底面上方2cm 处; 上层布点高度离心机关盖后盖子下方 2cm处。外层布点位于距离离心腔内壁 2cm 处; 内层布点为离心腔直径 1 /4 和 3 /4 处。低速冷冻离心机一般为挂臂式转子,离心机工作时转子与离心腔腔壁间隙小,不利于在腔体中层布置温度传感器。温度传感器仅布置在设备工作空间的两个不同层面上,上层和下层布点方法与高速冷冻离心机相同。
温度校准方法

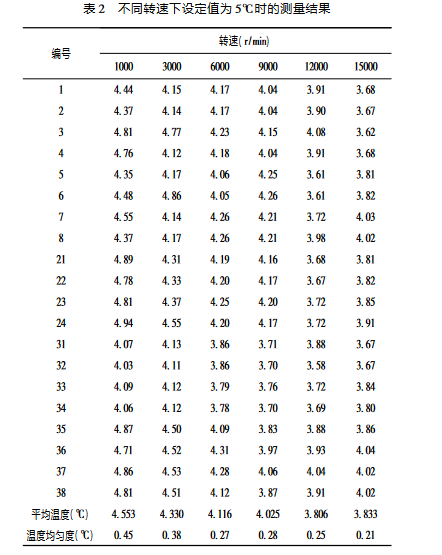

将温度传感器按照图 1 所示固定在高速冷冻离心机腔体相应位置,打开离心机,设置温度为 5°C ,转速为 1000 转。离心机开始运行,待转速和温度达到设定值 稳 定 后 开 始 度 数,每 隔 2min 读 取 一 次,30min 内总共读取 16 次数据。测量完成后,将转速设定值改为 3000,6000,9000,12000,15000 分别进行测量。测量结果如表 2 所示。
