流体的混合机理

对于层流和湍流等不同的场合,静态混合器使流体混合
的机理差别很大。层流时,是“分割一位置移动一重新汇
合”的三要素对流体进行有规则而反复的作用,以达到混
合;湍流时,除以上三要素外,由于流体在流动的断面方向
产生剧烈的涡流,有很强的剪切力作用于流体,使流体的微
细部分进一步被分割而进行混合。
虽然各种混合器的差异不过是作为混合三要素之首的位
置移动的手段不同,但由于这种手段的不同,使混合器的结
构和混合性能有很大的差别。如果把位置移动的手段分为两
类,则表1-1表示的混合器可归纳如下:
(1)多管路的相对位置移动:这类静态混合器有罗斯
ISG型混合器、静态混合单元SMV型和BKM型、科马克斯
混合器、多流道混合器、PSM混合器、巴斯夫混合器、高
效混合器(粉体用)。
(2)管路断面产生流速分布而引起的相对位置移动:
这类静态混合器有斯塔梯克混合器、直联式混合器、N型
管道混合器、伊雷斯特混合器、直角混合器、岛崎管道混合
器,高效混合器。

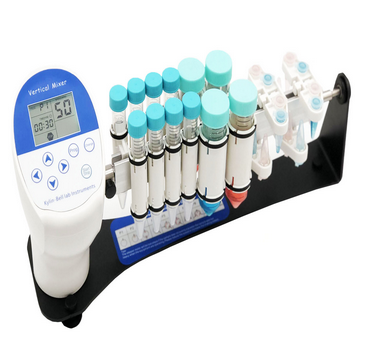

                      其林贝尔旋转混合仪BE-1200
